点胶配件
所有点胶配件均采用无硅化生产工艺，严格的检验程序确保产品一致性，所有产品均具有很高的公差等级及制造精度。
0769-23127991

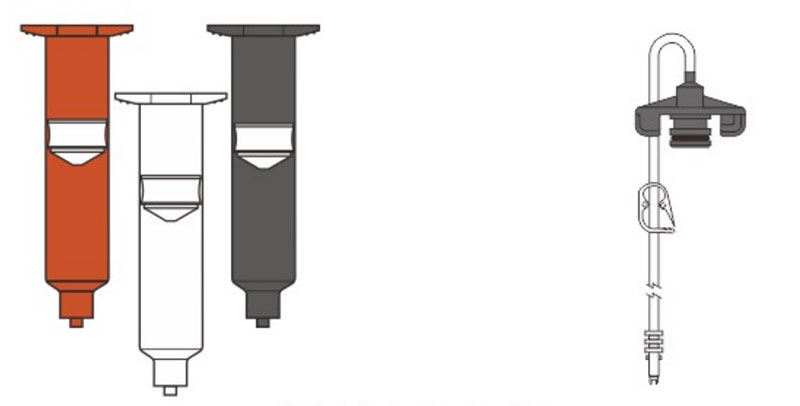

针筒及活塞套件
产品特点
- 所有针筒均由专用PP材料制成，活塞是PE材料制成。
- 透明针简适合大部分流体材料
- 琥珀色针简适合UV固化胶水，遮蔽范围100-400nm
- 黑色针简适合光固化胶水，含可见光遮蔽范围100 -600m
| size | 透明针筒白色活塞 | 琥珀针筒白色活塞 | 黑色针筒白色活塞 | 每盒数量 |
| 3cc | 5103-B | 5103A-B | 5103B-B | 50 |
| 5cc | 5105-B | 5105A-B | 5105B-B | 40 |
| 10cc | 5110-B | 5110A-B | 5110B-B | 30 |
| 30cc | 5130-B | 5130A-B | 5130B-B | 20 |
| 55 cc | 5155-B | 5155A-B | 5155B-B | 15 |
针筒适配器
| size | 型号 |
| 3cc | 10O0A-5803 |
| 5cc | 1000A-5805 |
| 10cc | 1000A-5810 |
| 30cc,55cc | 1000A-5830 |

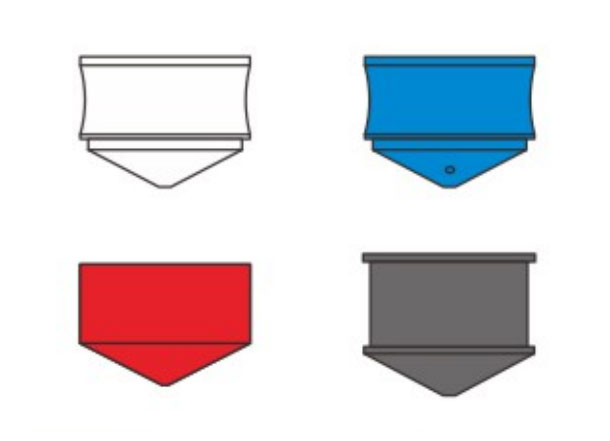

活塞
产品特点
- 白色适用一般流体，双刮刀，低摩擦
- 蓝色适用极稀薄流体，如水性液体、 瞬干胶
- 红色适用浓稠，易拉丝膏体
- 黑色适用浓稠膏体
| size | 白色 | 蓝色 | 红色 | 黑色 | 每盒数量 |
| 3cc | 5103SP-B | 5103LVP-B | 5103HVP-B | n/a | 50 |
| 5cc | 5105SP-B | 5105LVP-B | 5105HVP-B | n/a | 40 |
| 10cc | 5110SP-B | 5110LVP-B | 5110HVP-B | n/a | 30 |
| 30cc,55cc | 5130SP-B | 5130LVP-B | 5130HVP-B | 5130FP-B | 20 |

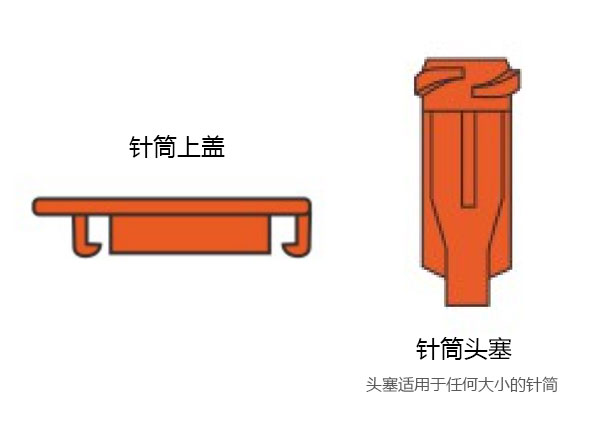

针筒上盖
惰性材质，与针筒配合紧密，确保胶液贮存安全
| size | 型号 | 每盒数量 |
| 3cc | 5103C-B | 50 |
| 5cc | 5105C-B | 40 |
| 10cc | 5110C-B | 30 |
| 30cc,55cc | 5130C-B | 20 |
针筒头塞
| size | 型号 | 每盒数量 |
| 3cc- 55cc | 5100T-B | 50 |

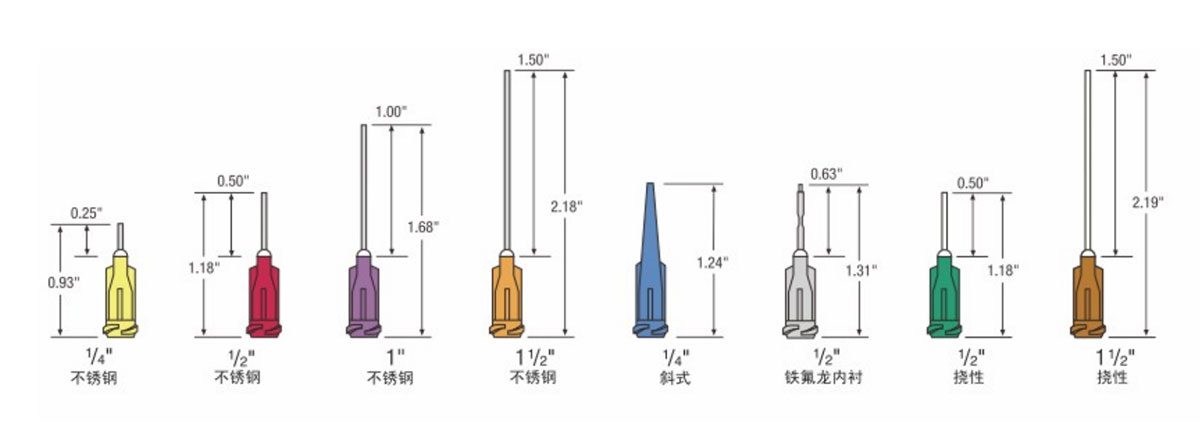

点胶针头
点胶针头，针管内壁精密抛光，无毛边精密针尖，确保连续点胶效果。

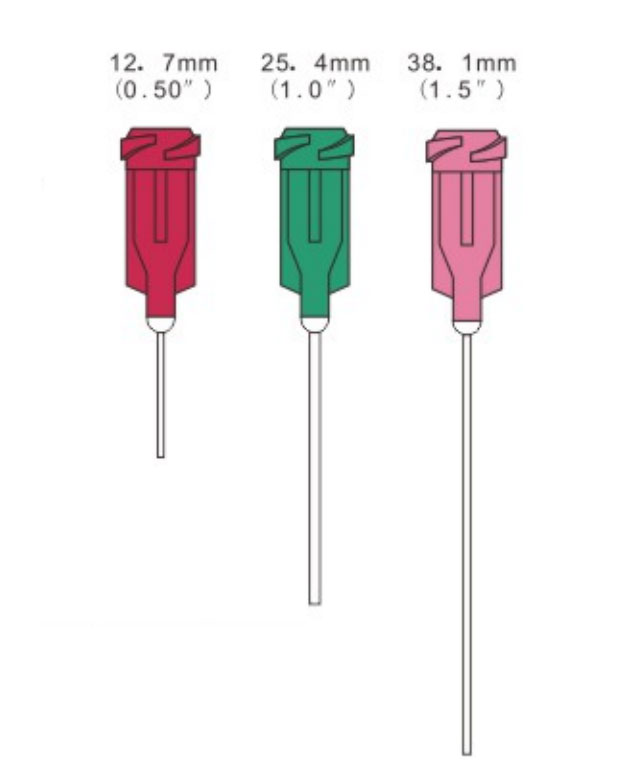

塑座直型不锈钢针头
| 规格 | 1/4 inch | 1/2 inch | 1 inch | 1.5 inch | 内径 | 外径 | 支/盒 | 色泽 |
| 14G | 5214-0.25-B | 5214-B | 5214-1-B | 5214-1.5-B | 1.50mm | 1.82mm | 50 | 橄榄色 |
| 15G | 5215-0.25-B | 5215-B | 5215-1-B | 5215-1.5-B | 1.37mm | 1.82mm | 50 | 琥珀色 |
| 18G | 5218-0.25-B | 5218-B | 5218-1-B | 5218-1.5-B | 0.84mm | 1.27mm | 50 | 绿色 |
| 20G | 5220-0.25-B | 5220-B | 5220-1-B | 5220-1.5-B | 0.60mm | 0.91mm | 50 | 粉红色 |
| 21G | 5221-0.25-B | 5221-B | 5221-1-B | 5221-1.5-B | 0.51mm | 0.82mm | 50 | 紫色 |
| 22G | 5222-0.25-B | 5222-B | 5222-1-B | 5222-1.5-B | 0.41mm | 0.71mm | 50 | 蓝色 |
| 23G | 5223-0.25-B | 5223-B | 5223-1-B | 5223-1.5-B | 0.33mm | 0.64mm | 50 | 橘红色 |
| 25G | 5225-0.25-B | 5225-B | 5225-1-B | 5225-1.5-B | 0.25mm | 0.51mm | 50 | 红色 |
| 27G | 5227-0.25-B | 5227-B | 5227-1-B | 5227-1.5-B | 0.20mm | 0.41mm | 50 | 透明 |
| 30G | 5230-0.25-B | 5230-B | 5230-1-B | n/a | 0.15mm | 0.31mm | 50 | 淡紫色 |
| 32G | 5232-0.25-B | 5232-B | n/a | n/a | 0.10mm | 0.26mm | 50 | 黄色 |
塑座弯角不锈钢针头
| 规格 | 45度1/2 inch | 45度1 inch | 90度1/2 inch | 90度1 inch | 内径 | 外径 | 支/盒 | 色泽 |
| 14G | 5214-45-B | 5214-1-45-B | 5214-90-B | 5214-1-90-B | 1.50mm | 1.82mm | 50 | 橄榄色 |
| 15G | 5215-45-B | 5215-1-45-B | 5215-90-B | 5215-1-90-B | 1.37mm | 1.82mm | 50 | 琥珀色 |
| 18G | 5218-45-B | 5218-1-45-B | 5218-90-B | 5218-1-90-B | 0.84mm | 1.27mm | 50 | 绿色 |
| 20G | 5220-45-B | 5220-1-45-B | 5220-90-B | 5220-1-90-B | 0.60mm | 0.91mm | 50 | 粉红色 |
| 21G | 5221-45-B | 5221-1-45-B | 5221-90-B | 5221-1-90-B | 0.51mm | 0.82mm | 50 | 紫色 |
| 22G | 5222-45-B | 5222-1-45-B | 5222-90-B | 5222-1-90-B | 0.41mm | 0.71mm | 50 | 蓝色 |
| 23G | 5223-45-B | 5223-1-45-B | 5223-90-B | 5223-1-90-B | 0.33mm | 0.64mm | 50 | 橘红色 |
| 25G | 5225-45-B | 5225-1-45-B | 5225-90-B | 5225-1-90-B | 0.25mm | 0.51mm | 50 | 红色 |
| 27G | 5227-45-B | 5227-1-45-B | 5227-90-B | 5227-1-90-B | 0.20mm | 0.41mm | 50 | 透明 |
| 30G | 5230-45-B | 5230-1-45-B | 5230-90-B | 5230-1-90-B | 0.15mm | 0.31mm | 50 | 淡紫色 |

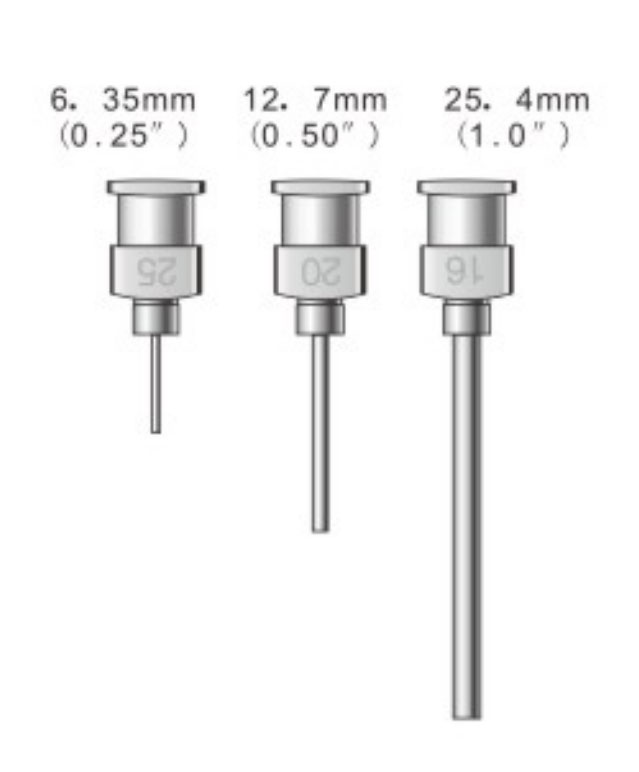

全不锈钢针头
| 规格 | 1/4 inch | 1/2 inch | 1 inch | 内径 | 外径 | 支/盒 |
| 14G | 5214-0.25-M-B | 5214-M-B | 5214-1-M-B | 1.50mm | 1.82mm | 12 |
| 15G | 5215-0.25-M-B | 5215-M-B | 5215-1-M-B | 1.37mm | 1.82mm | 12 |
| 16G | 5216-0.25-M-B | 5216-M-B | 5216-1-M-B | 1.2 mm | 1.65mm | 12 |
| 18G | 5218-0.25-M-B | 5218-M-B | 5218-1-M-B | 0.84mm | 1.27mm | 12 |
| 20G | 5220-0.25-M-B | 5220-M-B | 522O-1-M-B | 0.60mm | 0.91mm | 12 |
| 21G | 5221-0.25-M-B | 5221-M-B | 5221-1-M-B | 0.51mm | 0.82mm | 12 |
| 22G | 5222-0.25-M-B | 5222-M-B | 5222-1-M-B | 0.41mm | 0.71mm | 12 |
| 23G | 5223-0.25-M-B | 5223-M-B | 5223-1-M-B | 0.33mm | 0.64mm | 12 |
| 25G | 5225-0.25-M-B | 5225-M-B | 5225-1-M-B | 0.25mm | 0.51mm | 12 |
| 30G | 5230-0.25-M-B | 5230-M-B | 5230-1-M-B | 0.15mm | 0.31mm | 12 |
挠性针头
| 规格 | 1/2 inch | 1 inch | 1.5 inch | 内径 | 外径 | 支/盒 | 色泽 |
| 14G | 5214-S-B | 5214-1-S-B | 5214-1.5-S-B | 1.55mm | 2.03mm | 50 | 橄榄色 |
| 15G | 5215-S-B | 5215-1-S-B | 5215-1.5-S-B | 1.30mm | 1.80mm | 50 | 琥珀色 |
| 18G | 5218-S-B | 5218-1-S-B | 5218-1.5-S-B | 0.84mm | 1.35mm | 50 | 绿色 |
| 20G | 5220-S-B | 5220-1-S-B | 5220-1.5-S-B | 0.60mm | 1.02mm | 50 | 粉红色 |
| 22G | 5222-S-B | 5222-1-S-B | 5222-1.5-S-B | 0.41mm | 0.81mm | 50 | 蓝色 |
| 25G | 5225-S-B | 5225-1-S-B | 5225-1.5-S-B | 0.32mm | 0.81mm | 50 | 红色 |

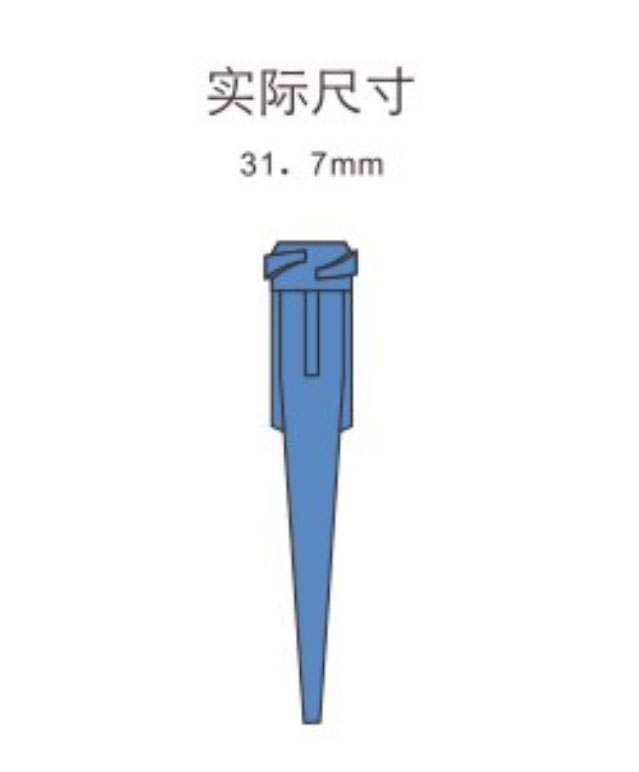

斜式针头
适合大流量或中高粘度流体，可遮蔽UV光
| 规格 | 型号 | 内径 | 包装(支/盒) | 色泽 |
| 14G | 5214-T-B | 1.52mm | 50 | 橄榄色 |
| 16G | 5216-T-B | 1.20mm | 50 | 灰色 |
| 18G | 5218-T-B | 0.84mm | 50 | 绿色 |
| 20G | 5220-T-B | 0.63mm | 50 | 粉红色 |
| 22G | 5222-T-B | 0.42mm | 50 | 蓝色 |
| 25G | 5225-T-B | 0.28mm | 50 | 红色 |

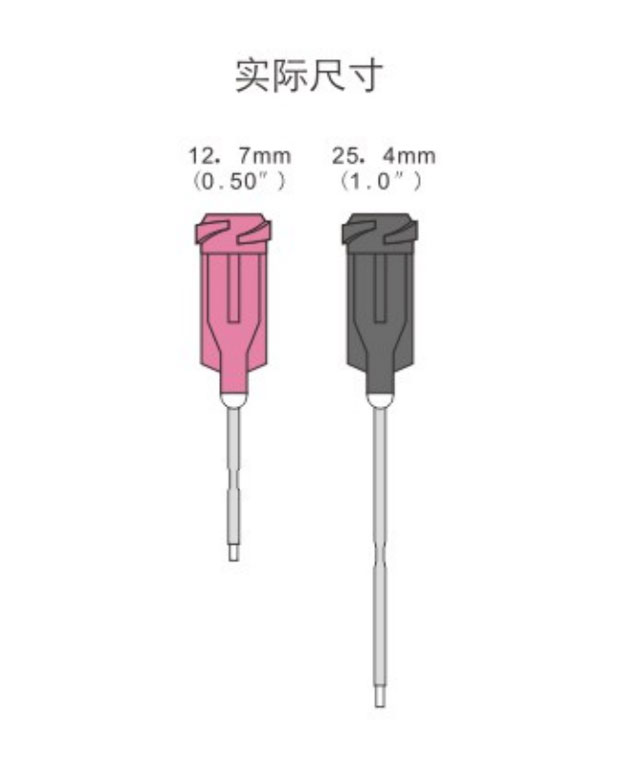

特氟龙针头
防止瞬干胶在针管内堵塞，对稀薄液体具较佳的流量控制
| 规格 | 1/2 inch | 1 inch | 包装(支/盒) | 色泽 |
| 21G | 5221-F-B | 5221-1-F-B | 50 | 灰色 |
| 25G | 5225-F-B | 5225-1-F-B | 50 | 粉红色 |

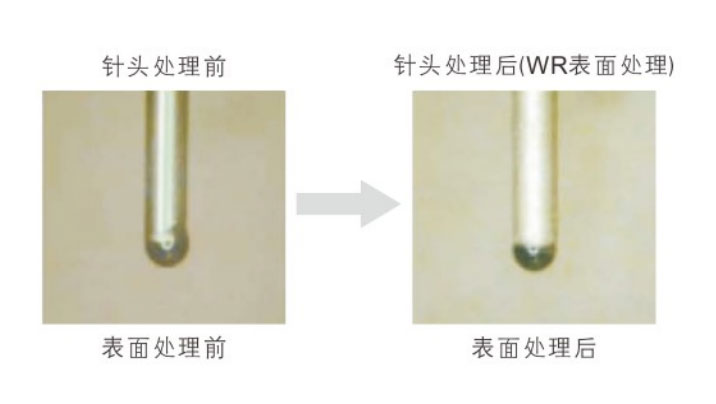

表面处理
精准点胶的秘诀在于抑制出胶量不均，材料拉丝，前 端爬胶等现象，进一步实现高品质的点胶。 在点胶针头前端及内径进行特殊材料的表面处理，可 以实现更精准的点胶。请依照使用目的与用途来选择 表面处理的种类。
| WR表面处理 | AG表面处理* | |
| 薄膜厚度 | 2 um以下 | 0.01~0.03um |
| 耐热程度 | 120℃ | 120℃ |
*部分材质不适用

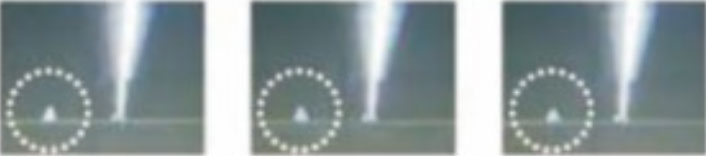

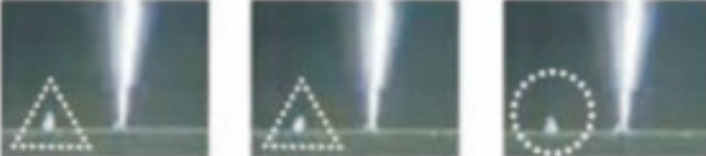

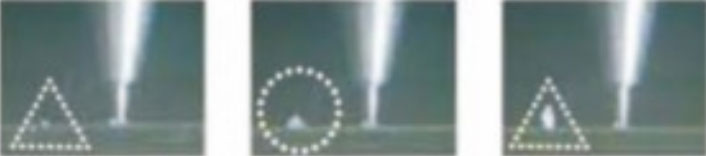

针头直径250μm的比较
| 点胶状态 | 点胶时针头状况 | |
| LANZA |  |
 |
| 以往产品A |  |
 |
| 以往产品B |  |
 |
表面处理可达到高流动性的效果，在点胶范围与连续性上，都可以达到稳 定的点胶。点胶材料不易粘针头的效果也得到了证实。

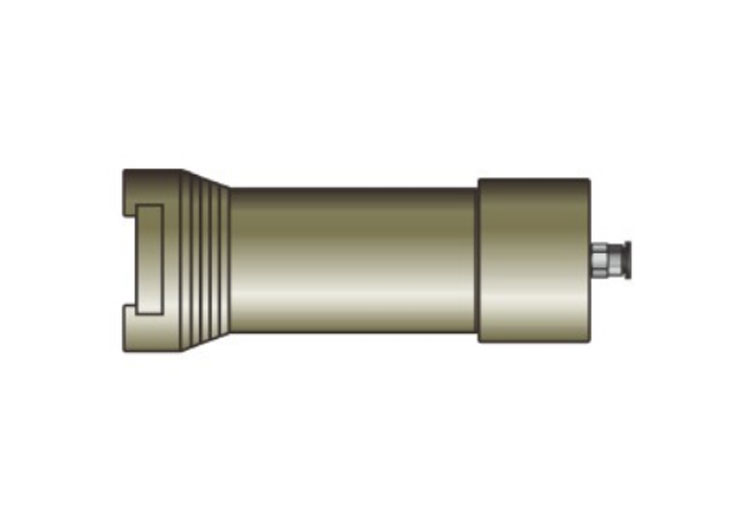

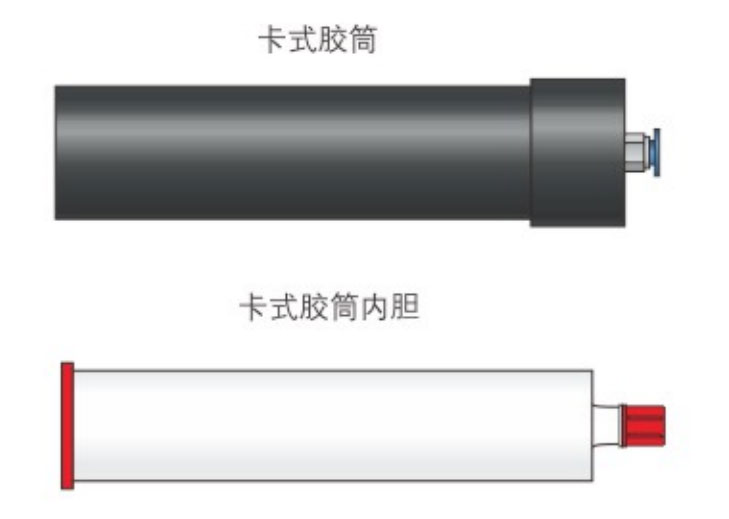

卡式胶筒
- 适用330cc包装,外筒铝合金阳极处理，质轻耐用。
- 另有6、8、12、20、32盎司可选。
| 组件 | 型号 |
| 内胆两件套 | 5033G |
| 内胆四件套 | 5033C |
两件套含内胆、活塞
四件套含内胆、活塞、头塞、尾盖

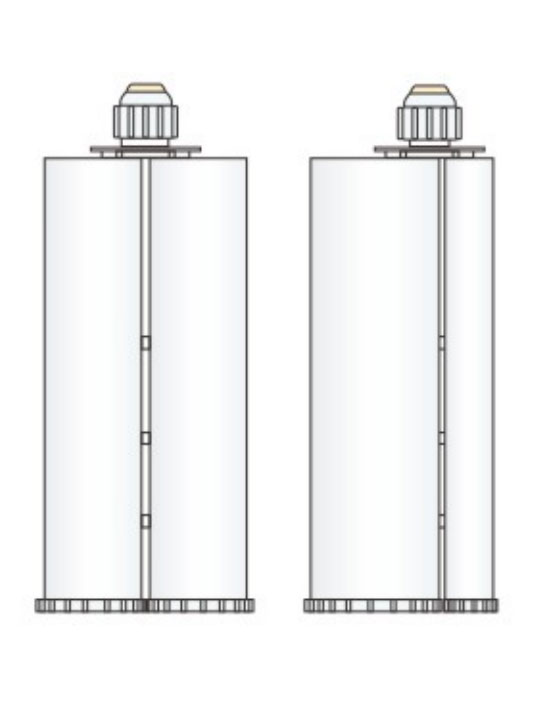

双组份卡式胶筒
- 可搭配自动化设备，也可采用人工操作生产
- 维修简单，免保养
| 型号 | 规格 |
| TC1-50D | 50毫升1:1 |
| TC2-50D | 50毫升2:1 |
| TC4-50D | 50毫升4:1 |
| TC10-50D | 50毫升10:1 |

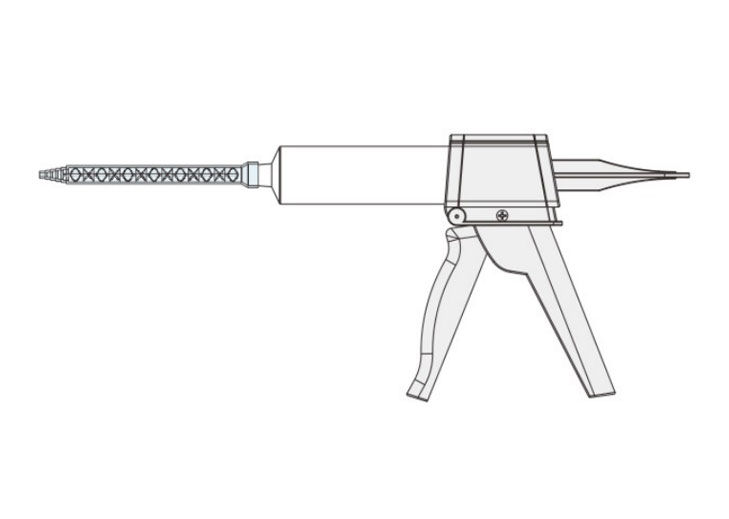

手动胶枪
- 稳定可靠，轻巧方便。
| 型号 | 规格 |
| G-50 | 50毫升1:1/2:1 |
| G1-200 | 200毫升1:1 |
| G2-200 | 200毫升2:1 |
| G5-360 | 360毫升5:1 |
| G1-400 | 400毫升1:1 |
| G2-400 | 400毫升2:1 |
| G1-600 | 600毫升1:1 |

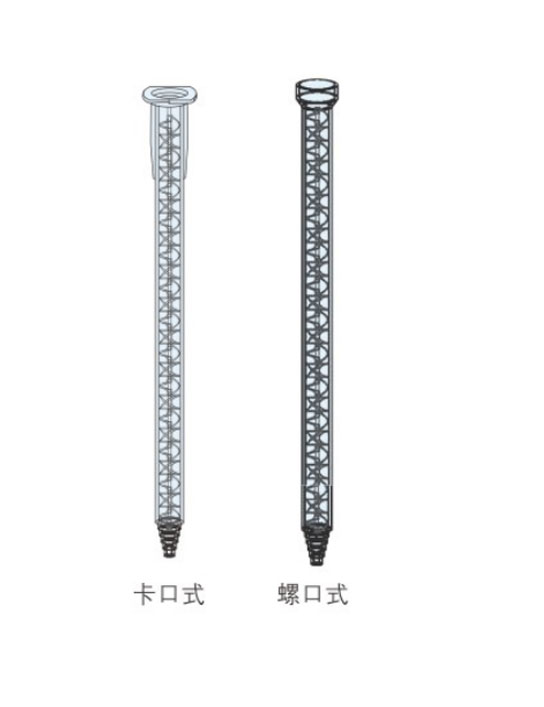

静态混料管
应用于包装储存双组份液体材料,配合AB胶枪使用进行小量点滴, 划线等点胶工艺,比例有1:1, 2:1 , ， 5:1 ， 10:1 。
| 型号 | 规格 |
| TC1-50 | 50毫升1:1 |
| TC2-50 | 50毫升2:1 |
| TC1-200 | 200毫升1:1 |
| TC1-400 | 400毫升1:1 |
| TC2-400 | 400毫升2:1 |
| 型号 | 规格 |
| TC10-235 | 235毫升10:1 |
| TC10-345 | 345毫升10:1 |
| TC5-360 | 360毫升5:1 |
| TC2-450 | 450毫升2:1 |
| TC1-600 | 600毫升1:1 |
※TC1-50、TC2-50属于卡口式接口，其余型号属于螺口式接口。
双组份胶筒
可将两种流体均匀的自动混合,能节省人工，减少浪费。
| 型号 | 节数 | 总长 | 出料口内径 | 入料口外径 | 管体内径 | 管体外径 |
| TC-7 | 7 | 38mm | 1mm | 4.6mm | 3.0mm | 4.6mm |
| TC-16 | 16 | 83mm | 1.5mm | 10mm | 5.3mm | 7.6mm |
| TC-17 | 17 | 63mm | 1mm | 9.5mm | 3.0mm | 4.6mm |
| TC-17L | 17 | 163.8mm | 3mm | 17mm | 7mm | 17mm |
| TC-18 | 18 | 205mm | 5.9mm | 19.4mm | 17mm | 19.4mm |
| TC-20 | 21 | 153mm | 2mm | 17.4mm | 6.35mm | 8.7mm |
| TC-24 | 24 | 276mm | 3mm | 17mm | 10mm | 14mm |
| TC-32 | 32 | 352mm | 3mm | 14mm | 10mm | 14mm |
※TC-7、TC-16、TC-17、TC- -20适用于卡口式接口胶筒，其余型号适用于螺口式接0胶筒。TC-16为方形混料管。

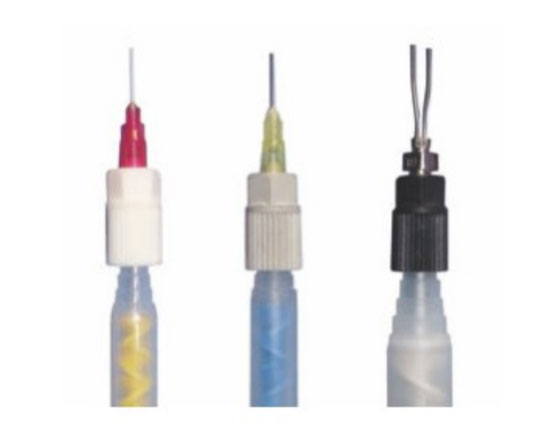

混料管转接头适用于静态混料管与针嘴
| 型号 | 颜色 | 适用混合管内径 |
| LA05-00 | 白色 | 5mm |
| LA06-08 | 灰色 | 6-8mm |
| LA10-00 | 黑色 | 10mm |
